Helukabel Helusound
Technika estradowa i studyjna kablem stała, stoi i stać będzie, bez względu na rozwój technik bezprzewodowych.

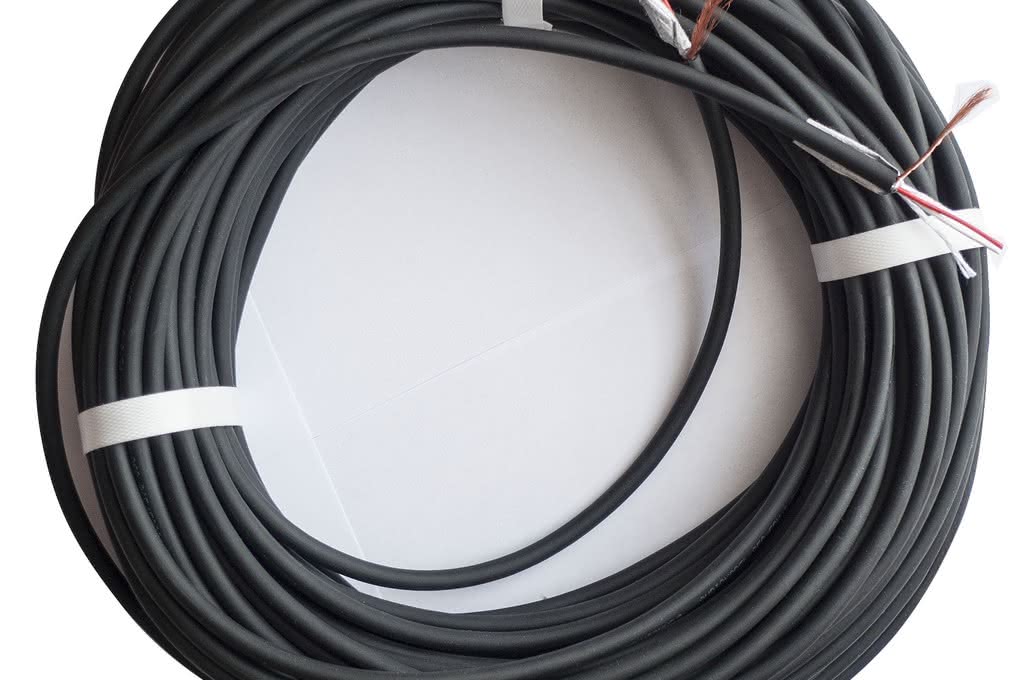

Założona w 1978 roku niemiecka firma Helukabel GmbH w 2000 roku uruchomiła swoją siedzibę w Polsce, do chwili obecnej rozszerzając działalność na 30 krajów na całym świecie. Po przejęciu firm Kabelmat oraz Robotec Systems, Helukabel stał się jednym z najpoważniejszych producentów w tym zakresie, dysponując zakładami produkcyjnymi w Niemczech i Chinach. Z bogatej oferty kabli Helukabel do naszej redakcji trafił podstawowy model kabla symetrycznego w oplocie spiralnym, wchodzący w skład serii Helusound. Choć w materiałach informacyjnych producenta znajduje się on w grupie kabli DMX do układania na stałe w instalacjach wewnętrznych i zewnętrznych, to umieszczone na nim oznaczenia obejmują zastosowania audio przy transmisji cyfrowej AES/EBU. Można go też z powodzeniem wykorzystać jako kabel mikrofonowy i liniowy na długościach nie przekraczających 20 metrów, a z uwagi na swoją elastyczność znajdzie zastosowanie nie tylko w instalacjach stałych.
Konstrukcja
Kabel ma standardową średnicę 1/4” (6,3 mm) i mocną, a jednocześnie elastyczną i łatwą w obróbce osłonę. Ekran tworzony jest z gęstej, równo ułożonej warstwy ok. 90 cienkich drutów miedzianych. Izolację między oplotem a przewodami wewnętrznymi stanowi warstwa metalizowanej włókniny, która nie tylko pełni rolę ekranującą i separującą, ale też istotnie wzmacnia całą konstrukcję kabla. Wypełnienie stanowi sześć sznurków rozmieszczonych w taki sposób, by maksymalnie ograniczyć wewnętrzne przemieszczanie się żył względem siebie i oplotu.
Wewnętrzne przewody są dość sztywne, co wynika po części z właściwości materiału izolacyjnego zastosowanego jako osłona, a po części z tworzących je 20 miedzianych przewodników o łącznej średnicy 0,34 mm.
W praktyce
Zmierzona pojemność własna kabla pomiędzy wewnętrznymi przewodami wynosi 56 pF na odcinku 1 metra, a między pojedynczą żyłą a oplotem 103 pF, na takiej samej długości. Rezystancja żyły to 0,07 Ω/m, zaś jej indukcyjność 13 µH/m. W przypadku oplotu wartości te wynoszą, odpowiednio, 0,045 Ω/m oraz 12 µH/m (przy kablu o długości 30 m zwiniętym w krążek o średnicy 30 cm). Są to parametry charakteryzujące profesjonalne kable tego typu z półki cenowej od 7 zł/mb wzwyż.
Przy wysokich parametrach wytrzymałościowych kabel jest jednocześnie bardzo łatwy w obróbce, nawet bez użycia specjalistycznych narzędzi. Przy zachowaniu odpowiedniej ostrożności można zdjąć izolację nawet za pomocą noża, bez większego ryzyka przecięcia drutów przewodzących. Wewnątrz nie ma żadnych smarów ani proszków, zatem praca przy obróbce jest czysta i efektywna Wypełnienie i warstwa izolująca nie strzępią się, i jeśli tylko użyjemy odpowiednio ostrych narzędzi zarobiony kabel prezentuje się bardzo estetycznie.
Podczas lutowania izolacja wykazuje się dużą odpornością na temperaturę – nie kurczy się ani nie rozwarstwia, nawet gdy podczas lutowania zakończenie jest wygięte. Osłona kabla jest wystarczająco giętka, by zapewnić elastyczność, a jednocześnie odpowiednio twarda, by nie przecinać się przy zaciskaniu na niej ząbkowanych mocowań, np. z wtyków typu TR/TRS.
Podsumowanie
Wydawać by się mogło, że kabel, to kabel, i nie ma tu żadnej filozofii. Jednak kable to swoiste naczynia krwionośne naszego systemu estradowego i studyjnego, zatem warto zadbać o ich wysoką jakość. Cechy związane z konstrukcją i obróbką kabla mają bezpośrednie przełożenie na żywotność połączeń, a w konsekwencji na stabilność pracy całej instalacji – czy to mobilnej, czy stacjonarnej. Jeśli ktoś „przepracował” już dziesiątki lub setki kilometrów kabli to doskonale wie, jakim utrapieniem w montażu i użytkowaniu mogą być niektóre modele, nawet jeśli są to produkty tzw. uznanych marek i do tego w dość wysokiej cenie.
Nie mając do tej pory do czynienia z produktami Helukabel byłem bardzo pozytywnie zaskoczony jakością opisywanego Helusound. Dotyczy to każdego aspektu jego zastosowania – od obróbki po wykorzystanie w praktyce. Kabel bardzo dobrze się układa, a odpowiednio wykonany oplot i dobrze dobrana sztywność wewnętrzna sprawiają, że nie skręca się wewnętrznie i przyjemnie się zwija. Przy pracy na niskich i średnich impedancjach (mikrofon, linia) Helusound nie wykazuje żadnych tendencji do tłumienia pasma czy wprowadzania zakłóceń przy jego potrząsaniu, zaginaniu czy skręcaniu. Ma wszystkie cechy najwyższej klasy kabli sygnałowych przy zachowaniu miarkowanej ceny. Jego parametry elektryczne, takie jak pojemność własna oraz rezystancja, także plasują go wśród kabli do zastosowań profesjonalnych. Ponadto dystrybutor zapewnia, że przy złożeniu zamówienia na jego stronie internetowej do godziny 16.00, wysyłka zostanie zrealizowana tego samego dnia, co oznacza, że kabel możemy mieć już nazajutrz.
Nasze spostrzeżenia
+ wysoka jakość wykonania+ elastyczność, wytrzymałość i dobre układanie się kabla
+ czysty montaż
+ duża odporność termiczna izolacji
+ wysokie parametry jakościowe
- brak
Zakres zastosowań
- uniwersalny kabel do zastosowań profesjonalnych przy instalacjach stałych i mobilnych
- do pracy w charakterze kabla mikrofonowego, liniowego, cyfrowego AES/EBU oraz DMX
